概述
       AT新型齒輪齒條式氣動執行器通過CAD三維模型創新優化設計，外形美觀緊湊、現代化的造型；并采用實用新型材料、新工藝，使產品的質量、性能更加可靠；多規格選型更經濟實惠；產品全面符合國際標準技術規范，滿足現在和未來的需求。

特點
 1、齒輪齒條雙活塞對稱結構設計，動作快速平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。
 2、擠壓的優質鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），使用壽命更長，摩擦系數低。
 3、一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
 4、組合式預符荷安全彈簧組，不論在裝配過程或使用現場中，都能方便而安全的安裝或增減彈簧數量。
 5、外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
 6、多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器（倍加福、圖爾克）。
 7、氣源接口符合NRMAR標準，可直接安裝NUMAR標準電磁閥。
 8、齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦，并且增加潤滑,使其低摩擦。
 9、所有的緊固件均采用不銹鋼材料，長期抗腐蝕。
 10、連接部分符合全新國際標準規范ISO5211，DIN3337（F03-F25）使產安裝具有互換性、通用性。

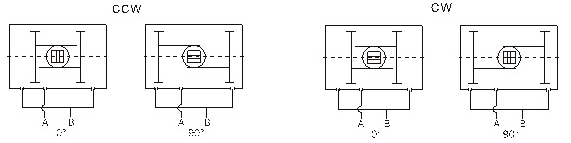

工作原理（ATD）


CCW：
 A口進氣.壓縮空氣克服彈簧力。推動活塞向外運動，執行器輸出軸逆時針轉動（0°→90°），B口排氣；
 執行器失氣，活塞在彈簧力的作用下向內運動，執行器輸出軸順時針轉動（90°→0°），A口排氣。

 CW：
 A口進氣，壓縮空氣克服彈簧力.推動活塞向外運動，執行器輸出軸順時針轉動（0°→90°）, B口排氣；
 執行器失氣.活塞在彈簧力的作用下向內運動.執行器輸出軸逆時針轉動（90°→0°），A口排氣。

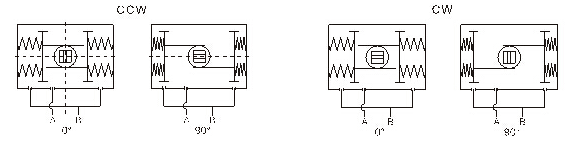

單作用式工作原理（ATE）


CCW：
A口進氣，壓縮空氣推動活塞向外運動，使執行器輸出軸逆時針旋轉（0°→90°）, B口排氣。
B口進氣，壓縮空氣推動活塞向內運動，使執行器輸出軸順時針旋轉（90°→0°）, A口排氣。

CW：
A口進氣，壓縮空氣推動活塞向外運動，使執行器輸出軸順時針旋轉（0°→90°）, B口排氣。

B口進氣，壓縮空氣推動活塞向內運動，使執行器輸出軸逆時針旋轉（90°→0°）, A口排氣。

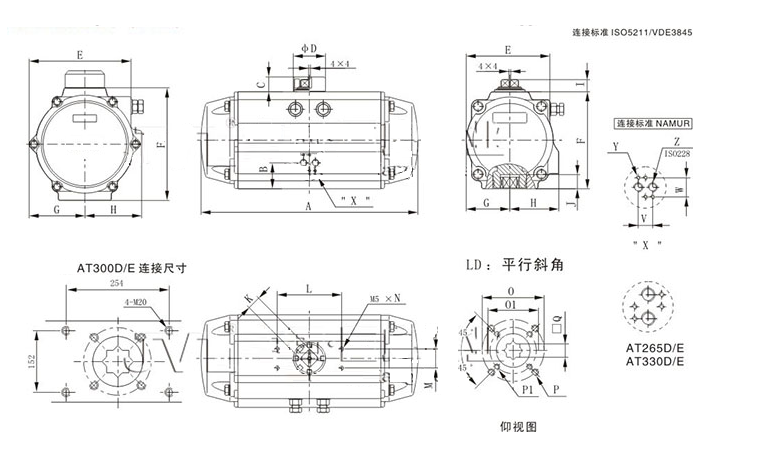

技術參數
