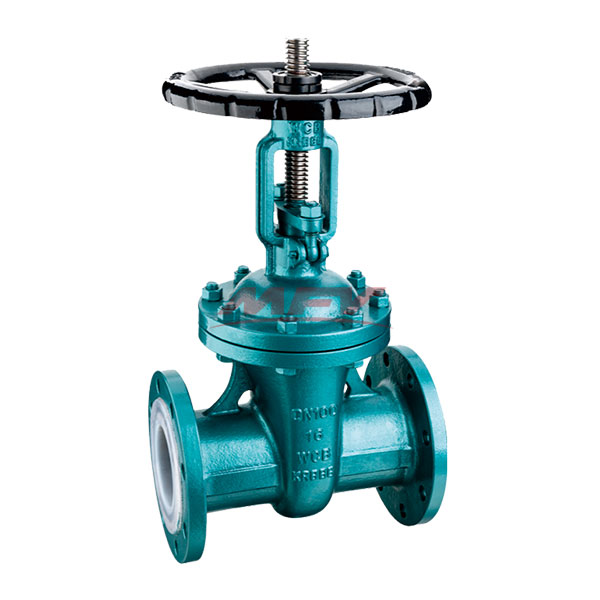

襯氟閘閥

?產品型號：Z41F46
公稱通徑：DN15~500mm
壓力等級： 0.6、1.0、1.6MPa
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
設計與制造：GB12234
結構長度：GB12221（長系列）、JB97
法蘭連接尺寸：JB78 JB79 GB9113 HG SH

聯系購買

分享到：

產品詳細

產品用途

Z41F46襯氟閘閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。

測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

主要零件材料

閥體：鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼閥蓋：鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼
襯里：氟塑料閥板：碳鋼完全包覆氟塑料支架：碳鋼
閥桿：2Cr13 1Cr18Ni9,部分包覆氟塑料手輪：鑄鐵、碳鋼

部件列表

1、閥體2、閥蓋3、閥體襯里4、閘板5、閥桿6、支架7、手輪
注：表中L值DN≤32按JB97 PN4.0MPa.DN≥40按GB12221長系列。
Z41Fs楔式襯氟塑料閘閥

主要外形尺寸

公稱通徑		L				D				D1
DN	NPS	0.6	1.0	1.6	2.5	0.6	1.0	1.6	2.5	0.6	1.0	1.6	2.5
15	1/2	130	130	130	130	80	95	95	95	55	65	65	65
20	3/4	150	150	150	150	90	105	105	105	65	75	75	75
25	1	160	160	160	160	100	115	115	115	75	85	85	85
32	11/4	180	180	180	180	120	135	135	135	90	100	100	100
40	11/2	240	240	240	240	130	145	145	145	100	110	110	110
50	2	250	250	250	250	140	160	160	160	110	125	125	125
65	21/2	270	270	270	270	160	180	180	180	130	145	145	145
80	3	280	280	280	280	185	195	195	195	150	160	160	160
100	4	300	300	300	300	205	215	215	230	170	180	180	190
125	5	325	325	325	325	235	245	245	270	200	210	210	220
150	6	350	350	350	350	260	280	280	300	225	240	240	250
200	8	400	400	400	400	315	335	335	360	280	295	295	310
250	10	450	450	450	450	370	390	405	425	335	350	355	370
300	12	500	500	500	500	435	440	460	485	395	400	410	430
350	14	550	550	550		485	500	520		445	460	470
400	16	600	600	600		535	565	580		495	515	525
450	18	650	650	650		590	615	640		550	565	585
500	20	700	700	700		640	670	705		600	620	650
